成都浩森电子立杆监控防雷方案

问题:

1.防雷器的安装位置是在立杆底部还是顶部好(三合一)?

2.接地装置采用铜包钢棒和铜包钢绞线进行熔接,那铜包钢绞线和立杆怎么相连呢?

3.防雷器的接地线该怎么接?是接在立杆上,还是要和接地体相连?如果和接地体相连是不是要破坏底座把接地线和地下的绞线相连??

4. 等电位,雷电流(这里指的是立杆上的避雷针接收直击雷)泄放过程中产生的反击,而是感应雷,由于放电使其监控线路感应的过电压问题。

5. 防雷器接在成都监控立杆下端的检线口。 现在该怎么接地才能达到**好?  ( 1).如果防雷器接地线和立杆内部的螺丝等相连接行不行?如果这样,那接地线就只能和立杆连接了。如果连接的话是直接焊接在底座上??  ( 2).如果防雷器接地线直接和水平接地体连接的话该怎么连接呢?

答:  按照相关规范,立杆设备需要做防雷,接闪器应该装在设备立杆不小于3米范围外,接闪器应高于设备立杆。  不过现在通常都不单独立避雷杆,而是在设备立杆上弄个金属针了事,当然必须要做接地的。  避雷器是防止线路大电流大电压浪涌损坏设备的,它本身就以一个―防雷设备‖,它的地应该远离接闪器的接地线。

 按规范要求和标准原则来看:

问题1:**好的设计方案是在摄像机3米处架设独立避雷针,把摄像机保护起来,防雷器的安装位置应该就近与摄像机安装;如果避雷针直接是架设在立杆上的,那就要区分立杆是水泥(木材)还是铁杆的,是水泥的就要设引下线,铁杆的可以利用杆体。无论是水泥还是铁的杆,信号线、控制线、电源线就要用钢管屏蔽起来,在钢管两端要接地,且防雷接地线与引下线在接地网的距离要大于5米,防雷器接地线与信号线不能跟信号线、控制线与电源线布在同一根钢管里。

问题2:可以采取铜铁连接器(转换头)可以解决!

问题3:防雷器接地线不能与立杆或引下线相连!

问题4:雷击破坏途径:

(1)直击雷:雷电直接击在露天的摄像机上造成设备损坏;雷电直接击在架空线缆上造成线缆熔断。

  (2) 雷电波侵入:电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时,雷电波沿这些金属导线侵入设备,造成电位差使设备损坏。

(3)雷电感应:当雷击中避雷针时,在引下线周围会产生很强的瞬变电磁场。处在电磁场中的监控设备和传输线路会感应出较大的电动势。这种现象叫电磁感应。当有带电的雷云出现时,在雷云下面的建筑物和传输线路上都会感应出与雷云相反的电荷。这种感应电荷在低压架空线路上可达100kv,信号线路上可40-60kv。这种现象叫静电感应。研究表明:静电感应方式引起的浪涌数倍于电磁感应引起的浪涌。电磁感应和静电感应称为感应雷,又叫二次雷击。它对设备的损害没有直击雷来的猛然,但它要比直击雷发生的机率大得多,按原邮电部的统计感应雷造成的雷击事故约占雷击事故总和的80%。  安装于成都监控立杆上方,用一根铜导线引到地下跟接地铜棒牢固焊接。措施:前端设备如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。当摄像机独立架设时,原则上为了防止避雷针及引下线上的暂态高电位,避雷针**好距摄像机3-4米的距离。如有困难避雷针也可以架设在摄像机的支撑杆上,引下线可直接利用金属杆本身或选用Φ 8的镀锌圆钢。为防止电磁感应,沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用,屏蔽金属管的两端均应接地。为防止雷电波沿线路侵入前端设备,应在设备前的每条线路上加装合适的避雷器,如电源线(DC24V或220V)、视频线、信号线和云台控制线。信号线传输距离长,耐压水平低,极易感应雷电流而损坏设备,为了将雷电流从信号传输线传导入地,信号过电压保护器须快速响应,在设计信号传输线的保护时必须考虑实际情况,根据信号的传输速率、信号电平,启动电压以及雷电通量等参数等选取正确的防雷设备。

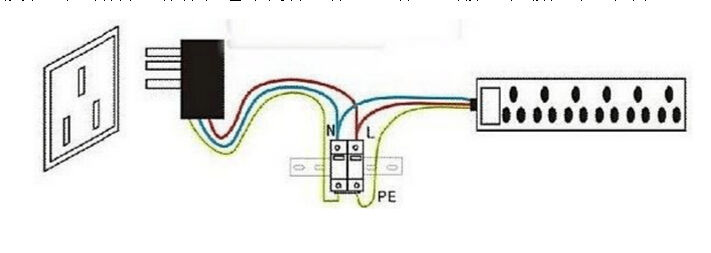

问题5:监控独立立杆接地,按规范,一般要求接地电阻小于4欧姆,沟深80cm,单点带状接地要20M、5个地钳(2.5M),在地面挖50CM--80CM深的沟,水平长9米左右,水平放40*4(mm)扁钢,9米长,垂直打50*50*5*2000(mm)的角钢,共三根,每根角钢距离大于3米,另外独立杆顶的避雷针不要和三合一(二合一)的接地线连接在一起。如图:

成都监控立杆

      但是要考虑实际情况考虑工程施工怎么实现。无论哪种杆,SPD要装在什么位置?那么SPD的地线如果接到地下接地体,导线长度多少?电感量多大?感应电压降会有多少?这些是要考虑和计算的。而且,SPD地线或电源线、信号线沿杆敷设时,和杆顶避雷针的接地引下线间距怎么保证?穿屏蔽金属管,管子顶端接地和哪接?

施工要求:  室外交通监测设备机箱、摄像机立杆以及各类设备 具有防破坏、防振、防电磁干扰、防尘、防潮、防高温、防锈蚀、防雷击功能。机箱表面采用喷塑工艺处理,锁具、门轴坚实牢固,使用寿命在十年以上,所有锁具可由一把钥匙打开,机箱板材厚度不小于2.0毫米。   机箱具有良好的防水、防尘、防锈、散热、防盗、防寒、防曝晒的结构。同时,箱体内部布置有条理,接线有序整齐,并充分考虑机箱钥匙的统一性和实用性。   机箱表面有防锈防腐蚀涂镀层,涂镀层无起泡、龟裂、脱落和磨损现象;  机箱带有电源插座和空气开关;  具有防水功能;   具有防鼠功能:即机箱安装好后,各种电缆可自如从箱体外手井管进入机箱,但老鼠不能进入机箱;  机箱座的固定机箱螺丝全部采用不锈钢螺丝。
