浩森电子室外监控立杆基础预置件要求

1、道路监控立杆均按照高6.3米横臂依据路口实际车道数定制,监控立杆预埋件 用混凝土浇灌,所配钢筋符合国标及受风要求。混凝土的配比和**小水泥用量应符合GBJ204-83的规定;

2、监控杆有良好接地加引线导入地下,其接地电阻小于4欧;
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图 正确放置监控立杆预埋件,保证支臂杆的伸出方向与行车道垂直地脚螺栓作为主筋;
4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。 预埋件法兰盘低出周围地面20~30mm,再用混凝土把加强肋盖住,以防止积水;
5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在 同一平面相距100mm以上时,必须设置手孔井。用砾石铺层作为渗水用;手孔井四壁抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2 mm外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划 痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。
8、设计依据:设计风载:23m/s2,按国家**新标准版本《碳素结构钢》、《电 气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。 焊接材料 1、符合现行国家标准的规定,并有合格证明文件。碳素钢采用E43型焊条,焊条质 量应符合**新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷。焊缝区咬肉深度不允许超过0.5mm,累计总长不得超过焊缝总长的10%。焊缝宽度小于20mm,焊角余高为 1.5mm~2.5mm,角焊缝的焊角高度应为6mm~8mm,焊角尺寸不允许小于设计尺寸。

防腐处理采用热浸锌,在进行防腐处理前,应对钢构件进行有效的除锈,热浸锌 厚度不小于85um,锌层应均匀,用硫酸铜液作浸蚀试验时,4次以上不露铁,锌层应与金属本体结合牢固,经锤击试验,锌层不剥离,不凸起。浸锌完毕后应进行钝化处理,并且48h盐雾试验合格。每100m杆,其轴线测量的直线度误差不超过0.5‰,杆全长直线误差不超过1‰。

监控立杆的预埋件基础施工

1、基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平,即用水平尺 在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣密实,禁止混凝土有空鼓;

2、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝 土漏入预埋管中,造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。 3、每一根金属立杆都接地,其接地电阻小于4欧;各立杆基础具体数据视现场施工 需要为准。

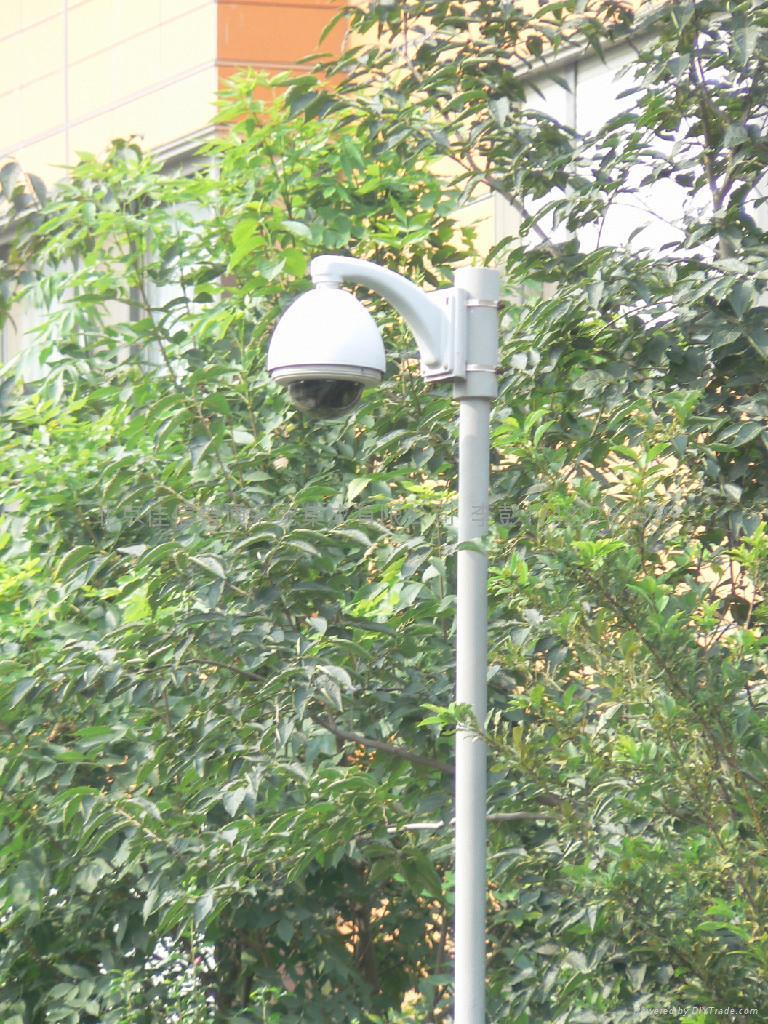

关于监控立杆的设计与制作.监控立杆简要技术说明 室外立杆、监控杆为圆锥钢杆,监控立杆的支臂臂为碳钢管(Q235)。
2、摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理,采用活碳酸漆,再静电喷塑对其表面处 理。镀锌层厚度≥85um,塑层厚度≥85um,抗风能力≥45m/s,紧固件螺钉及螺母为不锈钢。
 成都监控立杆
安全要求
1、接地采用TN-C-S系统,在电源进线处零线作重复接地。在控制箱处制作接地坑,并与接地扁钢连接, 接地坑要求2000m×1500mm×1000mm,接地电阻不超过4欧姆。
2、用电安装需严格按用电标准安装(包括电缆敷设、控制箱、摄像机的安装与调试)。 (七)控制箱 1、监控立杆控制箱高×宽×厚=1500×1200×800(应根据设备制作要求进行),采用双门,带二次线路,可手动和自动两种功能。
2、控制箱由供电部门箱变提供电源回路,具体控制箱设置地点根据有关部门要求可作调整。 注:1、箱体表面要求采用静电喷塑。
2、安装时须完成和供电部门提供的电源回路连接。
3、开关之间连接应用铜排。
4、控制箱钢板厚度不低于1.5mm。 北京佳信智通系统集成设备有限责任公司是一家以专业设计、生产、销售、工程安装于一体的新技术企业。公司生产的主要产品有各种规格的摄像机立杆监控立杆摄像机支架控制台、电视屏幕、标准机柜、非标机柜机箱、多媒体讲台和各式机架。 摄像机立杆采用优质无缝钢管具有强抗风坚固耐用安装简便的特点立杆作工精致样式美观,可根据客户要求设计加工 道路摄像机立杆立杆要求摄像机离地面高度一般不低于5米,挑臂长度3~5米,立杆下端管径应在220mm±10mm、上端管径应在120mm±5mm,管壁厚度应≥6mm,表面防腐、抗台风。立杆基础深度不低于1.5米,基础直径大于1米,采用混凝土灌筑,以确保立杆的牢固度。

 5.室外机箱结构为露天防雨箱设计。机箱高度为0.8米,宽度为0.6米,厚度为0.45米。箱体防护等级达到IP54防护等级。需要有机箱基础,整体美观,表面喷涂明显的警示标志,机箱离地面高度不小于30厘米)。

 6.室外机箱内需安装光端机和监控电源;其中光端机采用1V+1D(一路视频+一路反向数据)的单路光端机,具有FC/ST接口,传输距离:0—30KM;光学波长为1310/1550nm,频率响应5Hz~8MHz,视频格式兼容PAL、NTSC、SECAM,信噪比≥70dB,电压1Vp-p75Ω,视频接口BNC,采用8位线性数字PCM编码;数据RS-232、RS-422、RS-485可选,误码率小于10-9;预留语音接口,具有网管功能。并将机箱和立杆进行统一防雷接地。

 7.前端设备防雷与接地 众所周知,雷电具有极大的破坏性,其电压高达数百万伏,瞬间电流可高达数十万安培。雷击所造成的破坏性后果体现于下列三种层次:①设备损坏,人员伤亡;②设备或元器件寿命降低;③传输或储存的信号、数据(模拟或数字)受到干扰或丢失,甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。 对于监控点来说遭到直接雷击破坏的可能性很小。随着现代电子技术的不断发展,大量精密电子设备的使用和联网,破坏大量电子设备的罪魁祸首主要是感应雷击过电压、操作过电压以及雷电波入侵过电压,每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜,其中安防监控系统因受到雷击引起设备损坏,自动化监控失灵的事件也常有发生。前端摄像机设计均为室外安装方式,对于雷雨多发地区必须设计安装防雷电系统。

前端摄像机主要分为两类:

 1、前端设备直击雷的防护 ◆每个摄像机均安装在比较高的立杆之上,所以设备的直击雷防护必不可少。具体措施: 在每根立杆顶端加装避雷针一根,根据滚球法计算,避雷针的有效保护范围在三十度夹角类,所以避雷针的高度,必须按照设备的安装位置计算。

 2、前端设备的接地 ◆防雷器的接地非常重要,如果接地没有做好,防雷器起不了自己的作用,所以一个良好的接地是相当重要的.本司要求接地地阻应做到小于4欧姆以下.根据描述现场情况。

前端设备接地具体措施:

 摄像机均安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,把摄像机与防雷器的地线直接焊接在立杆上即可. 反之,如现场土壤情况情况恶劣(石沙等不导电物质较多).刚要借用导电设备.利用扁钢与角钢等. 具体措施:用40*3的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊接,用角钢打入地底2-3米,与扁钢焊接好.地阻测试根据国标小于4欧姆即可.基础钢板上配镀锌螺丝,平光垫圈和弹簧垫圈。 杆件基础结构件钢板不小于3.5mm、钢筋不小于20mm、混凝土标号C30、PVVC弯管不小于2英寸; 为确保安全,横挑杆立杆基础混凝土浇筑不应小于1.5立方米机箱基础要求 基础钢板上钢筋配镀锌螺丝,平光垫圈和弹簧垫圈。 材料要求:杆件基础结构件钢板不小于3.5mm、钢筋不小于20mm、混凝土标号C30、PVVC弯管不小于2英寸;加装接地体; 接地体安装点下方应无任何管道、线缆经过;接地体要求接地电阻小于4Ω; 接地体材料为钢管(不小于2.5英寸)和扁钢,接地体距地面不少于2米摄像机立杆安装安装牢固; 摄像机立杆中心线应与水平面垂直;横挑杆应与道路走向垂直;

 1、一般的城市道路监控立杆均按照高6米横臂1米,来进行制作。没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标 及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和**小水泥用量应符合GBJ204-83的规定;

2、监控杆必须有良好接地**好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧;

3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出 方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;

4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30mm,再用C25细石砼把加强肋盖住,以防止积水;

5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100mm以上时,必须设置手孔井。 手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

6、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。

8、设计依据:设计风载:23m/s2,疲劳寿命:30年,按国家**新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施 工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

 焊接材料

 1、符合现行国家标准的规定,并有合格证明文件。碳素钢采用E43型焊条,焊条质量应符合**新国标的规定,绝不使用药皮脱落、 焊芯生锈或受潮的焊条,以及带锈的焊丝。焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未 溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷。焊缝区咬肉深度不允许超过0.5mm,累计总长不得超过焊缝总长的10%。焊缝宽度小于20mm ,焊角余高为1.5mm~2.5mm,角焊缝的焊角高度应为6mm~8mm,焊角尺寸不允许小于设计尺寸。

 2、防腐处理采用热浸锌,在进行防腐处理前,应对钢构件进行有效的除锈,热浸锌厚度不小于85um,锌层应均匀,用硫酸铜液作 浸蚀试验时,4次以上不露铁,锌层应与金属本体结合牢固,经锤击试验,锌层不剥离,不凸起。浸锌完毕后应进行钝化处理,并且48h盐雾试 验合格。每100m杆,其轴线测量的直线度误差不超过0.5‰,杆全长直线误差不超过1‰。

监控立杆的预埋件基础施工

 1、基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须 居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓;  2、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞;基础浇捣后 ,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。

 3、每一根金属立杆都必须接地,其接地电阻小于4欧;各立杆基础具体数据视现场施工需要为准。
路口窨井施工
 1、道路监控立杆一般只要求使用小规格窨井,为了设备安装方便窨井宜设置在监控杆附近;当地下水位不高时,窨井井底只铺砾 石(沙子)垫层,以便雨天在窨井中积水渗入地下,但井壁下则须有混凝土基础垫层,井壁粉水泥沙浆;当地下水位很高时,窨井井底加一层10CM的混凝土垫层,井壁和井底要粉刷防水沙浆;
 2、净尺寸500×500×600(长×宽×高),采用Mu10砖M5水泥沙浆240厚砌筑,盖板用Φ8@150双向配置C20砼预制板厚为60厚,标 高同人行道面或绿化带,板面须光滑,设提孔,按国标制作盖板。各窨井土建具体数据视现场施工需要为准。
